Mano namų kompe diskai sukišti į serverinį “krepšelį“. Visai fainai, tik užsiknisau lituoti SATA laidus. Kadangi darbe išardė kalną serverių, viename radau ištraukiamą tokį pat krepšelį. Tačiau jungtis jau kitokia. Bet kartu radau keletą SAS RAID kontrolerių. Gimė noras eksperimentuoti…
Atkreipkit dėmesį – čia SATA ir SAS diskai.
Šiam krepšeliui maitinti reikia 10 pin laido. Pagrinde 12V ir GND. Ir kažkodėl 3V3. O štai 5V pasidaro keitiklis ant krepšelio. Dar trys laidai paslaptingi- greičiausiai valdymas ir informacija. Į kompiuterį pabandžiau du SAS RAID kontrolerius. Vienas be gyvybės požymių (arba blogas, arba specifinis BIOS), o kitas puikiausiai pasirodė BIOS, netgi kartu su SCSI plokšte.

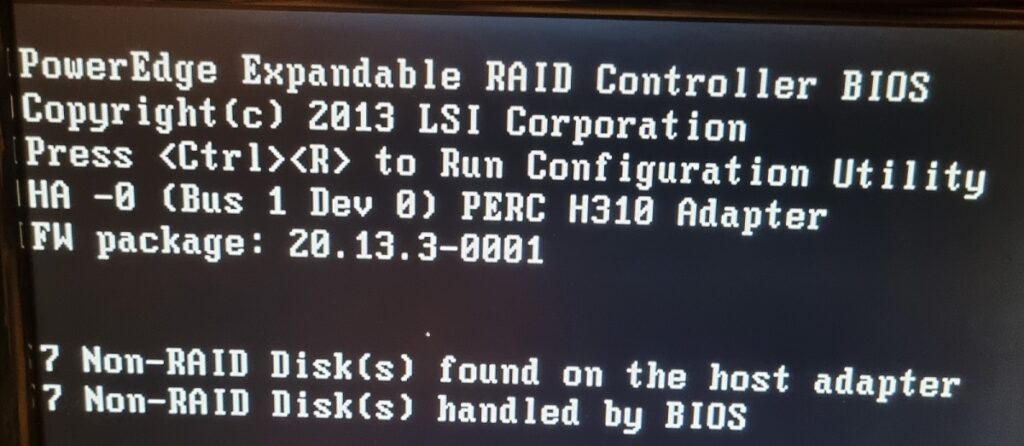

BIOS boot metu iššoka toks užrašasNuspaudus Cntr+R, gali patekti į kontrolerio valdymą ir pažiūrėti į diskus. Čia sugriautas pirmas mitas- tikrai kai kurie SAS kontroleriai mato SATA diskus. Ir tuos diskus galima naudoti be RAID. Juolab, kad čia RAIDas vaikiškas, be RAM ir batareikos. O va atvirkštinis variantas- SAS pajungti prie SATA neveikia. Turiu kolekcijai LTO-3 grotuvą su SAS jungtim, tai neveikia.Tačiau Windows 7 nebeišlaikė pasityčiojimų ir nepasileido.
O štai Linux Debian pasileido ir pamatė visus diskus.
Persiprašom, kad ekrano nuotrauka, o ne skrynšotas. Nemoku ir skubėjom.
Ir bonusas. Kelios nuotraukytės:
Kai kuriuose serveriuose va toks SAS prijungimas prie motininės plokštės.Laidų raizgalynė ir adapteriai.Šis kontroleris neveikia.Tikrai SAS diskas. Su papildomais kanalais (kontaktais) tarp POWER ir SATA dalies. Čia nesimato kontaktai, bet matosi pertvara.
