Dar biški VFD temos. Turiu kelis mažesnius grafinius VFD modulius: Futaba GU112x16G-7806A. Tai darvienas modulis suderinamas su standartiniu LCD moduliu. Tačiau tai kartu ir grafinis modulis.
Šiame eksperimente aš nejungiau modulio prie standartinio paralelinio interfeiso, o pabandžiau su alternatyvinius metodus: SPI ir su papildoma plokštele- I2C (PCF8574). I2C variantas lėtokas. SPI variantas gretas, jei naudoti papildomą MB laidą per pertraukima. Šis MCU tikrai per greitas šiam moduliui ir buvo bėdų. O jei naudoti su hardcoded užvėlinimu, papildomo laido nereikia. Per i2c ir taip viskas veikia lėtai, todėl nereikia nieko stebėti.
Atkreipkite dėmesį, kad šis modulis naudoja visai kitokį SPI variantą nei didesnis modulis.
Demonstracinis source kodas SPI ir I2C variantams. STM32F103 procesoriui, cubeMX skeletas.
Ne visai į temą, reiktų dėti prie pc palyginimo temos. Bet nuo iš kur šita pcb gali buti..
https://i.postimg.cc/hg1bNjB7/IMG-20250401-163017.jpg

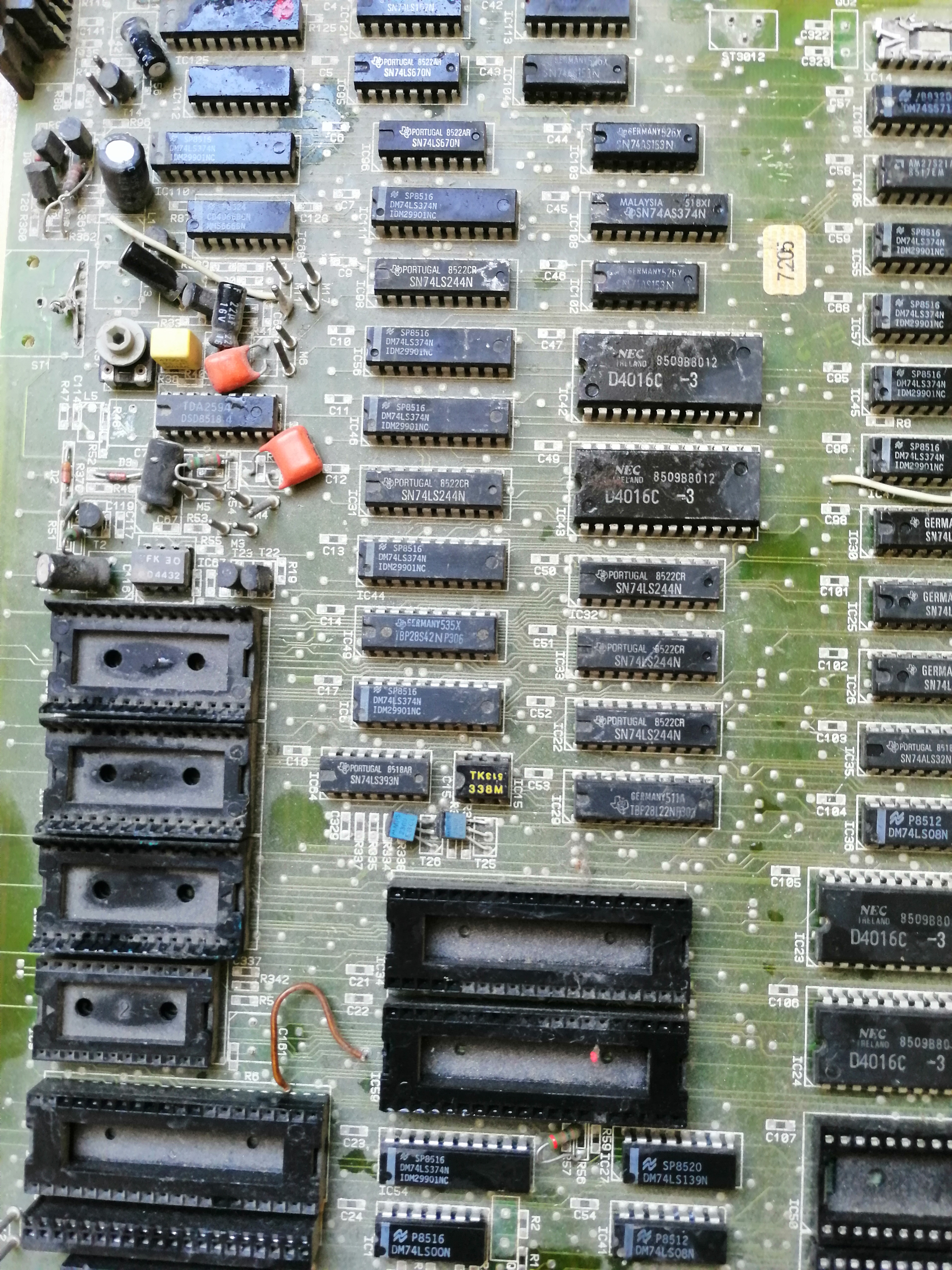

Ši PCB iš šiukšlyno, nes kažkas perkirpo mikroschemą, kad patikrinti ar yra viduje aukso. Karpyti 1985 vakarietiškas mikroschemas nėra prasmės. 🙂
O jei bandyti identifikuoti, reikia matyti ją visą.
Keistai išmėtytas SRAM.
Beja, kai kuriuos kompus gana sunku įdentifikuoti. Radau šiandien Mattel Aquarius. Iš kur tokia egzotika Lietuvoje atsirado nežinau. Gaila, kad tik PCB. Tai gal pusvalandį ieškojau.
