CO60472: Atari delay line pakaitalas

Kai kuriuose senesniuose Atari kompiuteriuose yra pastorintas, hibridinis čipas su kodu CO60472. Tai uždelsimo linija (delay line). Kompiuteris naudoja dinamines atminties mikroschemas ir ten RAS ir CAS (row, column access strobe) turi eiti viena po kitos, nes pas mikroschemą mažai kojyčių- taip padaromas adreso multipleksavimas. Naujesniuose modeliuose panaudojo ar net 4x didesnio greičio kvarcą ir šį multipleksavimą jau daroma teisingai- sinchroniškai.

CO60472/C060472, PCA EP8212

Šiaip tokios mikroschemos buvo gana populiarios senuose kompiuteriuose, net visokiuose XT/AT mačiau. Kodėl taip buvo daroma? Nežinau, bet gal buvo problemos su x4 dažniais, o gal buvo pigiau.
Tačiau šios mikroschemos genda. Pas vienas plaukioja tas uždelsimas, o štai pas mano kompiuterį kelios kojos iš viso neturėjo jokio signalo. Uždelsimą galima daryti praleidžiant signalą per kelis loginius elementus (taip padaryta originaliam atminties išplėtimo modulyje) arba su RC grandine. Kodėl seniau to nedarė? Gal dėl to, kad nebuvo pigių greitų HC mikroschemų.

Šiai problemai išspręsti buvo sukurtas pakaitas su 74HC14 ir keliai kondensatoriais ir rezistoriais. Nenorėjau lenkui mokėti už pakaitalą- jo kaina su siuntimu gavosi daugiau nei 10 PCB kitiems projektams, 10 HC14 mikroschemų ir mažų C ir R rinkinys* ir kinijos.

Mano pakaitalo variantas. Skiriasi nuo GitHub versijos tik papildomu kondensatoriumi tarp Vcc ir GND ir mažiau kojyčių- nu taip kažkaip susipaišė labai neužploninant takelių.

biški kreivokai prilituoti maži rezistoriai.

Pakaitalas Atari kompiuteryje iškarto suveikė.

  • R it C rinkiniai tai knygutės pavidalo, visi galimi 1% R ir 5% C variantai 0605. Brangoki net aliexprese. Turiu ir 0805, bet čia tokie čipai per dideli.

Lentučių siena

Jau senai buvo sugalvota, kad reikia išlyginti ir kiek apšildyti sieną. Pakeliui kiek pagerinti eksterjero dizainą. Lentelės buvo nupirktos senokai ir jos “kvėpavo” kiemo oru kelis metus. Taip pat kelios lentutės nukentėjo nuo vandens. Tikiuosi nuotraukos į šią galeriją susidės chronologine tvarka.

Apatinė plastiko plokštė remiasi į betono “bordiūrą” – pilna apačios hermetizacija. Viršus ventiliuojamas
Pirkau: 10, 7.5, 5 ir 3 cm storio
Po truputi kyla vatos sluoksnis:minkšta ir kieta vata
Izoliacinio sluoksnio storis keičiasi- siena labai kreiva dėl statybinių klaidų.
Stiklo audinio tinklelis tik prilaiko vatą. Nes atstumai tarp sijų nestandartiniai

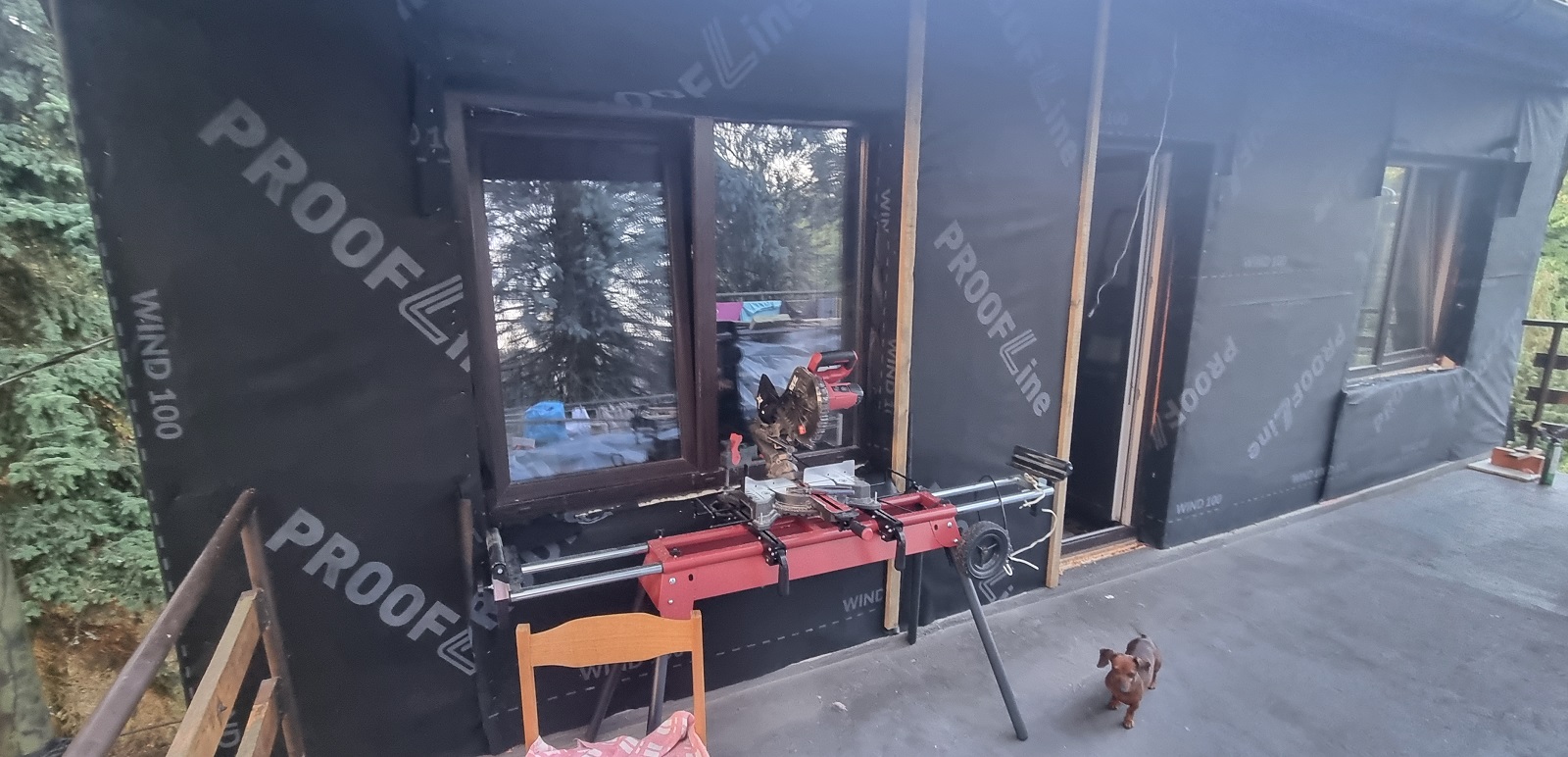

Vėjo izoliacinė plėvelė duos juodą spalvą per lentučių tarpelius
Apipjaustom visus perteklius, kad nesiliestu prie galimo vandens
Svarbu užkamšyti visus kampučius

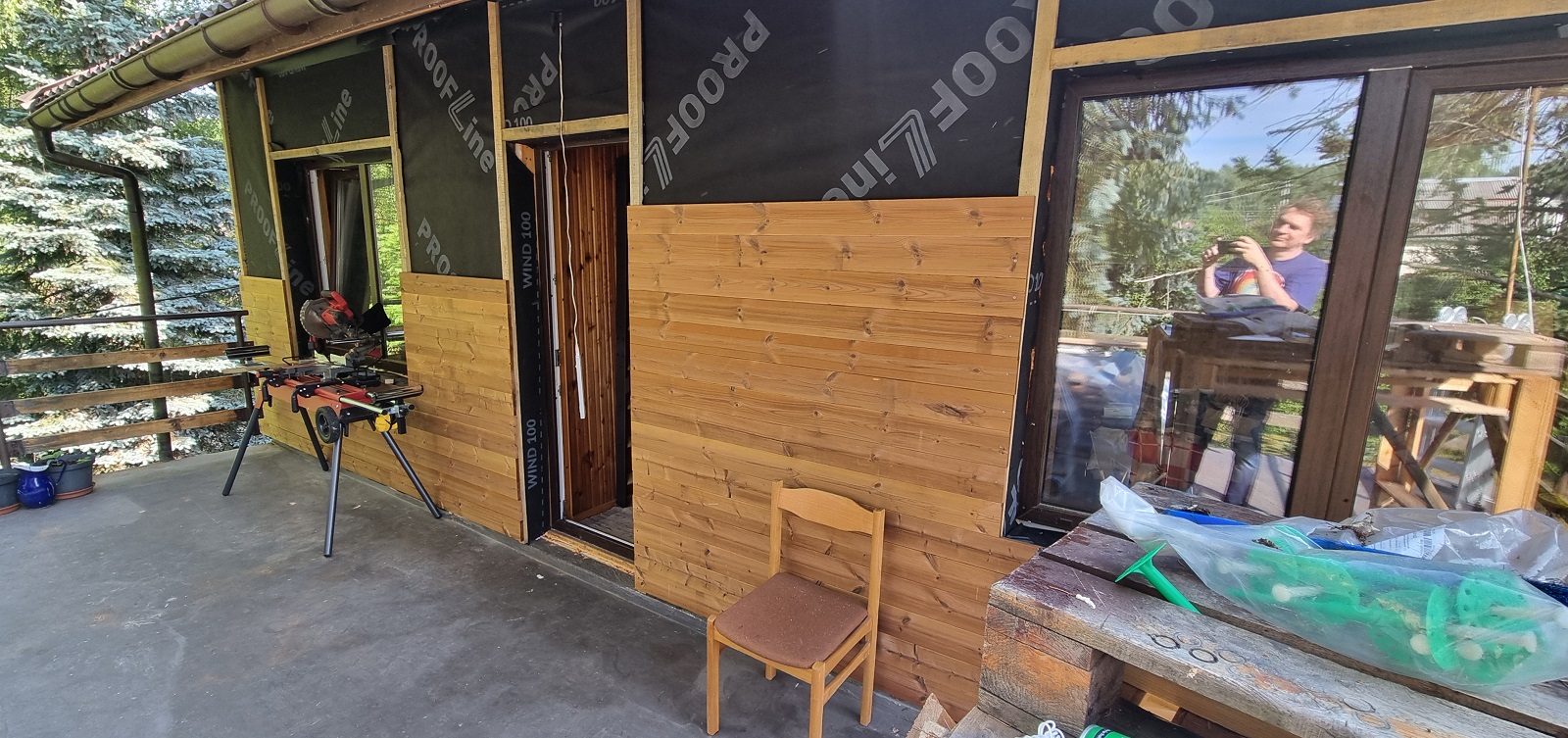

Pusė darbo padaryta
Liko tik apdaila
Pjūvis rodo: mediena perkepta per visą gylį.
Svarbūs skaičiukai ir INOX varžteliai

Vienas iš pagrindinių reikalų- įrankiai. Jei rankos auga kiek iš šiknos, tai geri ir šiuolaikiniai įrankiai kiek sumažina problemų kiekį. Reikalingi įrankiai: automatinis lazerinis gulsčiukas, skersaruožis pjūklas, ruletė, varžtelių suktukas ir truputis sėkmės.

Jei pradinis karkasas bus teisingas ir ne kreivas, tai tolimesnis surinkimas bus be problemų. Kai montavau, pastebėjau, kad langai stovi 1cm aukščio skirtumu. O tetulė sėkmė, arba mano angelas sargas, arba mažasis lentų kalimo dievas kiek padėjo, kad lentos patogiai susidėliojo. Aš tikrai tiek daug neskaičiavau į priekį- paprasčiausiai pradėjau kalti nuo apatinės langų linijos (palangės), o toliau viskas savaime susidėliojo.

Originali siena buvo ypač kreiva. Gavosi, kad atstumas nuo vertikalės kito nuo 5cm iki 15cm. Todėl su izoliacinėms medžiagom teko pažaisti. Naudojom akmens vatą dėl ventiliacijos ir gaisrosaugos. Pagal nuotraukas matosi, kad buvo naudojamas tinko tinkliukas. Čia tik tam, kad vata nenukristu- nenorėjau apkrauti vėjo apsaugos “plėvelę”.

Sienos “pjūvis” žiūrinti iš vidaus: dažai ir stiklo tapetai, OSB plokštė, garo izoliacinė plėvelė, 5cm uždarų porų plastikas, apie 10-15 cm akmens vata, medinės lentelės (originali siena), 7-15cm akmens vata, stiklo pluošto tinkliukas, vėjo izoliacinė plėvelė, 2.5cm ventiliacinis oro tarpas, degintos medienos (Termomedienos) lentelės.

Tos degintos lentelės teoriškai mažiau pūva, tačiau jos žymiai trapesnės. Todėl karkasas surinktas naudojant standartinę impregnuotą medieną. Visi išoriniai sujungimai padaryti naudojant nerūdijančio plieno varžtus. Vidiniai tvirtinimo elementai- cinkuoto plieno.

Dalis sienos, kuri kontaktuoja su betonu atlikta su papildomu uždarų porų putplasčiu.

Ši siena buvo lengva. Liko dar dvi sienos, tačiau baisi problema- siena antro ir trečio aukščio lygyje. Arba reikia pastolių arba reikia samdyti statybininkus. Jaučiu pastoliai pigiau kainuos.

O dabar svarbi informacija, kurios greitai niekur neradau, netgi gamintojo puslapiuose- kiek vatos lakštų yra vatos pakuotėje. Arba kiek kvadratinių metrų. Tai svarbi informacija norint tiksliai paskaičiuoti kiek pakuočių pirkti. Informacija apie PAROC ultra ir tento serijas.

  • 100 mm storio (610×1220): 8 lakštai, 5.95m2
  • 50 mm storio (610×1220): 14 lakštų, 10.42m2
  • 30 mm storio (600×1200): 10 lakštų, 7.20m2
  • 75 mm storio (565×1220): 10 lakštų, 6.89m2

ICP rezonansinis kondensatorius

Gal ir sugedo. Tačiau teko pakeisti.

Nelabai suprantu ar tai paralelinis ar nuoseklus rezonansas. Schemoje kairys kondensatorius tai korpuso ir skardelės konstrukcija. Iš raudonų dažų matosi, kad ta skardelė naudojama regulavimui.
Ritės parametrų nežinau, bet viela tai maždaug 5mm storio gryno sidabro. O rezonansinis dažnis apie 27MHz.

Senobinis, bet geresnis- LeCroy

Aš vėl bambėsiu. Esu išbandęs keletą rūšių osciloskopų (oscilografų). Nuo primityviausio tarybinio, kuris tik maždaug parodo, vokiškos chaltūros iki šiuolaikinio, bet kiniško skaitmeninio, su gražiu spalvotu ekranu.
Tačiau atsitiko eBay ir “ant durniaus” pastatyta 120€ atnešė priverstinį pirkinį- LeCroy 9304A. Nu, bus į kaimą osciloskopas…

The 9304A and 9304AM are general purpose 200 MHz four channel digital oscilloscopes. They capture single-shot events at up to 100 MS/s, and repetitive signals at 10 GS/s. Record lengths up to 200k points provide excellent horizontal resolution, and allow fast digitizing of long-duration events.

Ir šis agregatas kaip ir veikia. Tiesa vienas sukintojas šlubuoja ir sunku pastatyti kursorių (net baisu pagalvoti apie šio monstro remontą). Ir kogero neveikia FDD. Dėl PCMCIA klausimų yra, bet dar neaišku.

O dabar bambesys- šis, 30* metų senumo monstras, veikiantis ant kokio beviltiško kompiuterio, žymiai geriau veikia nei visi mano anksčiau naudoti osciloskopai. Ypač patinka kad nėra laginimo ir signalo trigeris veikia idealiai. Visas GUI (graphic user interface) atsiranda akimirksniu ir operatyviai reaguoja. Kas trugdo visą šitą operatyvumą perkelti į naujoviškus kiniškus osciloskopus?

Kaip tie 10GS/s veikia aš neįsivaizduoju. Spėju, kad gaunasi kažkoks hibridas tarp “analoginio” ir “atmintinio”. Bet man kaip ir nesvarbu. Svarbu rodo. Ir kogero nėra “falšyvo” skaitmenio “alias” kai dažniai susiplaka ir rodo tipo mažesnį dažnį. Gal ir yra, nes mažai žaidžiau, tačiau ant kiniško iškarto pagavau šias nesąmones, o čia kaip ir nepavyko- per didelis dažnis paprasčiausiai “užbaltavo” ekraną.

*) 1996 metų kataloge yra.

2024.06.16 papildymas

Nusikroviau programinių opcijų GAL fusę failą ir suprogramavau. Tuom įjungiau visas galimas programines opcijas. Pakeliui pastebėjau, kad viduriai nelabai atitinka priekio aprašymus. Čia jau sudėtas geresnis procesorius ir daugiau RAM.

Nelabai matosi, bet čia MC68EC030 procesorius ir 68882 FPU. Ir visos detalės SMD. (LeCroy 9302-1 Rev:B).

Su nauju licenzijų GAL čipų rodo, kad visos “soft options” įjungtos. Ir tikrai atsirado visas kalnas visokių papildomų settingų. Taip pat matosi, kad mano aparatas turi ir hardwarinių gerybių: RS232, Centronix printerio išvadas, GPIB- nu bent visi šitie tai matosi iš aparato galo. CPU3 tai reiškia modernesnis procesorius. O kad yra CLBZ ir I2C aš nežinau. Ir 8M atminties nustebino- pagal aprašymus jos ten vos 2M turėjo būti. Hardwarės lygyje tai maksimalus variantas šiam modeliui. Ir firmwarė kogero naujausia.

Pats aparatas visiškai tuščias.

Tiesa, FDD neveikia- burzgia, bet kogero nesisuka. Pats FDD nestandartinis- lizdas visai kitoks. Tai suremontavimo variantų mažiau. Patiko, kad softe yra opcija- FDD diagnostika. Kur galima pažiūrėti kaip veikia flopikas. Ir … tada!! matyti diskelio duomenis. Matyt buvo kažkoks softas skirtas ištraukti duomenis iš FDD?

Liek tik SIMM/DIMM lizdas. Gal galima prikrauti daugiau atminties? Nors kam?
