Atnešė remontuoti medicininį CO2 lazerį. Jis skirtas deginti visokias odos anomalijas- papilomas, pigmentines dėmes, tikriausiai apgamus ir gal kokias nors tatuiruotes. Tai Union Medical UM-L25. Tas 25 reiškia kad galingumas 25W. Gedimas- burzgia, bet nedegina.

Lazeris dar turi “rankeną” šviesos nukreipėją. Kuris šioje nuotraukoje nuimtas. Lazeris senas, gal jau 10 metų. Kiek žiūrėjau internetuose, kaina jo naudoto gal kokie 3…4k€, kas nėra daug.


Skrodimas parodė, kad viduje stovi tipinis ~700mm CO2 lazeris, toks pats, kaip mano lazerio pjovyklėje. Tačiau sumontuotas vertikaliai. Dar mažiukas vandens siurbliukas ir nedidelė talpa. Dvi plokštės- valdymo ir aukštos įtampos.

Lazerių diagnostika paprasta- burzgia pjovimo metu, vadinasi valdymas veikia ir naudojama energija. Lempa neužsidega- vadinasi pati lempa arba jos maitblokis. Lempa užsidega- nėra lazerio, vadinas bloga lempa. Ir panašiai.
Čia “pjovimo” metu užsidega… transformatorius. Vadinasi pramuštas aukštos įtampos transformatorius.

Išlupam transformatorių. Jis toks tipinis, kaip kineskopiniam televizoriuje. Tik prasčiau suvyniotas- apvijos neimirkytos, ko pasekoje pradegė popierius tarp dviejų sluoksnių. Bet, lazeris pagrinde naudojamas impulsiniam režime, todėl defektas ne visada suveikdavo- pradėjo feilintis po truputi ir lazerio galia mažėjo palaipsniui. Aš testuodamas perjungiau į CW režimą ir trafas gražiai pašvietė geltona spalva.

Trafas lengvai ardosi, todėl vieną vakarą užsiėmėm nuvyniojimu ir skaičiavimu. Biški keistokai suvyniota- apvijos gražios, bet sluoksniuose po bet kiek vijų: 100-150.

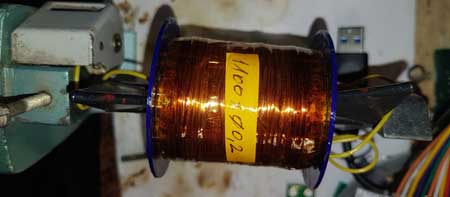

Su 3D printeriu atsispausdinau naują ritę (senoji nuo liepsnos sutrukinėjo) ir su tarybinėm rankinėm staklytėm pradėjom vynioti. Deja vynioti labai gražiai nepavyko. Tačiau mano apvijos buvo atskirtos kapton plėvele (poliamidas?)- ji termiškai atspari ir geras izoliatorius. Tiksliau ne plėvele, o kapton izoliacija. Dar, kiekvienas apvijų sluoksnis buvo lakuojamas. Kad laideliai nejudėtu ir kaip papildoma izoliacija. Dėl lakavimo, trafo vyniojimas užtrūko- nes reikėjo laukti, kol lakas pilnai sukietės.

Viso- 1100 vijų naudojant 0,2mm vielutę. (brangi ta vielutė… Užtat dabar turiu pusę kilogramo)

Viską surinkus, lazeris atgijo. Gal vėliau įdėsių filmuką, kaip viską aplinkui pjaustėm su lazerio spinduliu. Ne tik popierius, bet ir duris (ne kiauriai 🙂 )
