Bešliaužiojant po šabakštynus aptikau visą kalną DC/AC keitiklių. Tai tie prietaisiukai, kurie iš 12 ar 24 voltų daro 220V kintamą įtampą. Pirma mintis buvo- o, kiek geru korpusiukų ir kiek daug krokodilinių jungčių. Bet vėliau užsinorėjo noras pažiūrėti, kaip ten viskas veikia.

Visų vidinės schemos tipiškos, skiriasi tik kai kurios subtilybės- vienuose modeliuose naudojamos optinės poros. Vadinasi yra kažkokio lygio galvaninis atrišimas.

Kituose aparačiukuose ir to nėra.

Visi aparačiukai turi USB jungtį- ji maitinamas per impulsinį stabilizatorių. Tiesa, USB jungčių netikrinau.

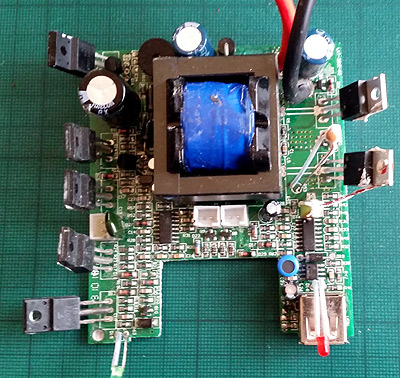

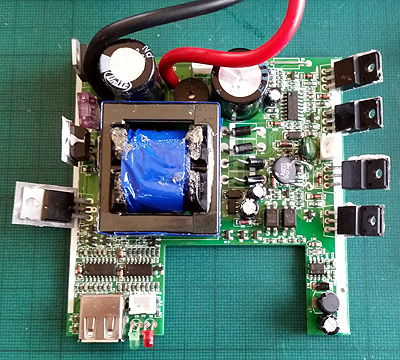

Dvylikos voltų modelis nuo fūrinio skiriasi pagrindiniu transformatorium ir dar tuom, kad prie ventiliatoriaus pajungiamas tranzas- matyt ant jo padarytas 12V stabilizavimas ir gal ventiliatoriaus jungimas pagal reikalingą temperatūrą.

Schemos principas toks: 12/24V DC dviejų mosfetų pagalba pumpuojama į transformatorių- trafas turi atšaką per vidurį apvijos. Užkelta įtampa aukštojoje pusėje išlyginama iki DC ir patenka į keturių tranzistorių tiltą kur DC kapojama iki 50Hz kvazi sinusoidės. Ar daroma kažkas panašaus į sinusoidę su PWM aš netikrinau- nenorėjau gaišti laiko.
Šita konvertavimą atlieka dvi TL494 mikroschemos. Kitos mikroschemos arba operacinukai arba komparatoriai. Šaip, teoriškai yra padaryta žemosios pusės apsauga- keitiklis veikia tik tam tikruose DC rėžiuose. Tikriausiai taip kovojama su akumo visišku iškrovimu.

Dabar apie rezultatus ir gedimus. Bent 50% (tiesa, gal net ir daugiau) keitiklių veikė. Pirminis tikrinimas buvo toks- įjungiam. Jei veikia 220V lempa- geras. Jei trumpina žemą pusę tai blogas. Jei neveikia visai, tai “gal dar pažiūrėsim”.

Čia vienas iš gedimų “kur trumpas”. Tas metalinis daiGtas tai tranzų prispaudėjas. Kai suko varžtelius kinijoje, matyt nepastebėjo, kad jis pasisuko ir ne tik neprispaudė tranzistorių, bet ir kiek deformato tranzo kojytes. Ko pasekoje trumpas ir neveikia.

Kitas panašus variantas: žalias diodas su labai ilgom kojom- jis indikuoja keitiklio darbą. Deja kojos “biški” lietė kitas detales, ko pasekoje kogero vėl neveikia…

Kitų neveikiančių keitiklių aš net neišardžiau, nes užteko kalno veikiančių. Keliuose reikėjo pakeisti ventiliatorius nes jie nesisuko dėl kiniško tepalo, keliuose nesisuko nes ventiliatoriukas išviso neveikė- įtariu 12 ir 24V sumaišymą: pas 12V paprasčiausiai stovi trumpiklis nuo įėjimo į ventiliatorių.
Viename buvo “šalta pajkė” t.y. trafas blogai prilituotas- ko pasekoje gana grėsmingas kibirkščiavimas ir audioefektai.

Ir ką dabar daryti su veikiančiais? Beja, ne visus iki galo suremontavau- dar pas kelis nesisuka ventiliatoriai, nors patys ventiliatoriai geri.
