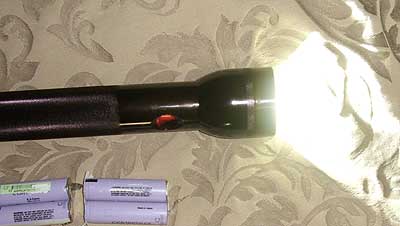

Pirmasis testas korpuse ir su šiokiu tokiu reflektorium:

Tai paprastas prožektoriaus korpusas iš Maksimos, toks iš didesnių. Viduje buvo 3.5W halogeninė “ksenoninė” lemputė. Tą lemputę perdėjau į plastikinį prožektorių kuris dalyvauja filme. Beja visi prožektoriai maitinami iš Liion akumuliatorių. Labai patogu, pakrauni ir ilgam užmiršti batarėjų problemas.

Kaip matosi iš nuotraukos, į šį korpusą telpa trys akumuliatoriai nuosekliai. Gaila, bet lygiagrečiai jie netelpa. Vos vos neužtenka korpuso storio. Dar viena problema su trim akumais nuosekliai- pilnai pakrauti akumai duoda 4.02V. O trys- 12.1V. Tai labai arti LED darbinės įtampos. O tada gali neveikti stabilizatorius ir srovė tekės tiesiogiai. Bet rodos lieka apie 1V rezervas. Jei pridėčiau poliariškumo apsaugą su vienu diodu, tai tikriausiai bėdu nebus. O trys akumai tai ~24Wh ir 3 valandos darbo su šiuo prožiku.

Šviesos sklaida. Ji nėra tokia tragiška- tokiu kampu eina papildomas šviesos srautas. Tuo tarpu pagrindinis yra sukoncentruotas ir be jokios optikos. Tai gerai matosi filmuke.

Filme nufilmuoti 4 prožektoriai:
1. Žiburiukas iš senu mobiliakų. Galia- 0.665W, užtat šviečia labai ilgai. Vienas 2Ah Liion akumas.
2. 3.5W halogenas iš korpuso. Nuo karsčio lydosi plastikas. Vienas 2Ah Liion akumas.
3. “Darbinis” prožektorius iš keliolikos LEDų išluptu iš WEB kamerų. Du 2Ah akumuliatoriai. 1.5W.
4. Naujas 10W prožektorius. Kol kas tik du 2Ah Liion akumai, ateityje bus trys. Ir tik maždaug 8W.

Visi Liion akumai be apsaugų. Visi LED prožektoriai stabilizuoti ir šviečia pastovia šviesa kol nemiršta akumai. Mirštai tai kai ant draiverių belieka vos keli voltai- mirtinas reikalas Liion akumams.

Dabar prasideda pati bjauriausia konstravimo dalis. Elektroninę dalį- šviesos diodo maitblokį padariau maždaug per pusdienį. Daugiausiai laiko užėmė reikiamo diodo ir droselio paieška per visus užkoborius ir sandėliukus. O štai mechaninė dalis man gaunasi sunkiausiai.
10W šviesos diodas išskiria gana daug šilumos, todėl čia su paprastu aliuminio gabaliuku neprasisuksi. Todėl panaudojau ketvirto pentiumo radiatoriaus varinę šerdį. Parinkau tokį modelį kur dalis vario yra išpjauta- matyt taip taupo varį. O varis koks nedėkingas metalas- jis minkštas, “lipnus”. Pagal įdėja, aš turėjau išgrežti 6 skylutes. Viena ar dvi skylutės laideliams, kitos skylutės tvirtinimui. Naudojau 2.6mm grąžta… tiksliau gręžtus. Nes du gręžtai nulūžo ir pasiliko radiatoriaus viduje. Nors ir gręžiau su gręžimo staklėmis. Tačiau varis turi tendensiją veltis aplink grąžtą ir sriegiklį. Gręžimas pavirto košmaru- pagreži milimetrą ir valai…

Mintis tokia, kad elektronika pasislėpia radiatoriaus viduje.

Dabar diodą laiko tik trys varžteliai.

Čia matosi nepavykusios skylutės ir kaip pasislepia draiverio komponentai. Kitoje pusėje suformuoti laukeliai atsiremti baterijoms (akumuliatoriams). Tačiau nesumontavau apsaugos nuo mechaninio smugio ir neteisingo poliariškumo.

Nedidelis testas pasitikrinti ar dar konstrukcija veikia. Beja, nepadidinau galios. Nežinau ar verta.

Šita “gilzė” įsikiša į prožęktoriaus korpusą. Tik dar viena bėda- radiatoriaus diametras per kokį 1mm yra mažesnis nei vidinis aliumininis prožektoriaus korpusas. O čia reikėtu gero terminio kontakto. Galvoju apie kokią nors varinę tarpinę. Kad ir suvyniota iš laido ir sulituota į vientisą movą. Dar pridėsim kiek termo pastos ir karštis iš varinio centro persiduos į prožektoriaus korpusą.

Rašiau, kad nusipirkau 10W šviesos diodą. Pagaliau susikaupiau, ir pradėjau dirbti.

Šis diodas yra 4 diodai viename korpuse. Visa galia 10W. Beja tai vienintelis parametras kurį žinau. Ant vieno balto LEDo krenta kažkur 3.5V įtampos. Sujungus 4 diodus nuosekliai, gaunasi apie 14V kritimas. Norim LEDą užžiebti nuo vieno ar dviejų Liion akumuliatorių (3.7 (4) … 7.4 (8)V). Matosi, kad reikia kelti įtampą ir naudoti step-up stabilizatorių. Tokiom galioms Texas Instruments pasiūlė naudoti TPS61500 mikroschemą.

(didesnė schema spausdinimui)
Tai standartinis step-up su dviem atgaliniais ryšiais. Vienas- apsauga jei perdegs ar atsijungs diodai t.y. nuo pernelyg didelės įtampos išėjime. Kitas- srovės daviklis. Čia nusistatom kiek amperų reikia šviesos diodų grandinei. Kadangi palyginimo (reference) įtampa tik 200mV, šunto rezistorių varžos nėra didelės ir ant jų išsiskaido mažai galios- didėja ekonomija.
Pagrindinė bėda mano konstrukcijoje- eilinį kartą apsiskaičiavau su induktyvumo ir diodo korpuso dydžiais. TI čia rekomenduoja naudoti induktyvumą nuo 10 iki 22μH kuris laiko iki 3A be įsisotinimo. O diodas turi būti atitinkamai 40V ir 3A. Man tilpo tik 10μH induktyvumas su nežinoma soties srove ir 30V 1A greitas šotkis. Jei reikės daryti naują PCB, tai jau padidinsiu šių detalių korpusus.

Panaudojau dvipusį folguotą tekstolitą. Dvipusį vien tik todėl, kad jis geriau paskirstys šilumą. Mikroschemą turi prilituojamą pilvą, o ir diodas turi kiek kaisti. Prie pilnos 10W galios, ši schema manau išskirs apie 2…3W šilumos.

Tai detalių išdėstymas. Jei kas norit nusibezdžioniauti PCB, va jums 600dpi PCB eskizas.

Taip atrodo jau surinkta schema. Tiesa, diodų srovė dar nenustatyta. Vietoje šunto stovi trys vieno omo rezistoriai (0.3333Ω =0.6A srovė per diodą, gal kokie 8W).

Reikalingi patobulinimai: nėra apsaugos nuo akumų neteisingo poliariškumo. Akumų įtampa turi būti mažesnė nei įtampos kritimas per diodus. Reikia gerai aušinti LEDus.

Nedidelis filmukas apie testavimą:

Primenu, kad dar turiu kokius 3W rezerve. Įdomus prožikas tikriausiai gausis.

– nemeluoju. Akims tikrai kenkia.
