Labai paprastas būdas atsipalaiduoti, iškrauti nervinės energijos perteklių ir tuo pat metu susikurti unikalaus dizaino notebuką. Tiesiog “pimp my notebook” instrukcijos:
Rekomenduoju tą patį atlikti su savo kompais, nes kompas tai velnio išmislas! 🙂
Vienam gimdomam projektui prireikė aukštos įtampos šaltinio. Pageidautina reguliuojama, stabilizuoto. Iš pradžių gal stabilizavimas ir reguliavimas nebuvo aktualu.
Internete susiradau keletą schemų, kur autogeneracijos priemonėm (vienu ar dviem tranzais) ant trafo buvo surenkamas generatorius. Netgi vyniojau pats vieną transformatorių, bet šūdas gavosi: tai generacija nestabili, tai įtampa kažkodėl neužkyla. Poto pagalvojau, o kokio velnio aš naudoju primityvias schemas? Pats čia visalaika bambu apie 21 amžių 🙂 Kiek pasikuitęs, savo šrote radau mikroschemyte 8 kojų DIP korpuse (LT1072). Ir gavosi maždaug tokia schema:
Vietoje pačio daryt rafuko panaudojau transformatorių iš LCD monitoriaus pašvietimo. Ten kaip tik kelios žemos įtampos apvijos ir gerai izoliuota aukštos įtampos apvija. Dar padariau šiuos pakeitimus: D1 diodas- gana lėtaeigis 1N4007, užtat iki 1000V, įtampos daliklis R1-R2 padarytas iš 30K trimerio ir dar maždaug 1Megaomo rezistoriaus. Dabar įtampa gražiai reguliuojasi x0-400V ribose ir dar yra rezervo (nebandžiau maksimumo, bijojau kad pareis diodas ir netgi trafas); C1 – labai mažiukas, tačiau 400V kondikas; o snuberį išbandžiau dvejopą- su diodu ir stabilitronu (zeneriu) ir su diodu ir RC grandine. Dabar liko tik diodas ir RC- vien tik dėl vietos stokos. Gal dar reikėtu pridėti ir tą 15V stabilitroną, bus patikimiau.
Schema veikia gana patikimai, tiesa pastebėjau kažkokį mistinį įtampos nukrypimą starto metu. Kogero per didelės varžos arba mano trimeris kiek defektuotas. Kiek pareguliavus, įtampa stabilizavosi.
Nematavau kiek srovės duoda, bet 1uF kondiką užkrauna gana greitai. Mikroschema šalta. Kogero būtų galima išspausti daugiau galios iš tokio čipo.
Šis projektas pareikalo aukų: mano Mastech matuoklis (testeris) žuvo nuo aukštos įtampos. Pomirtinis matavimas senovišku mechaninių voltmetrų parodė 300V DC skalėje ir apie 900V AC skalėje.
Va filmukas:
Garsas biški atsilieka. Čia konvertavimo metu kažkokius parametrus neteisingai užlenkiau ir išsireguliavo kiek.
Aš nenorėjau rašyti šią žinutę, nes nenorėjau aitrinti jautrių sielų. Bet žiaurūs berniukai iš sandėlio liepė paviešinti informaciją.
Kokią valandą lupinėjau raudonų ir infraraudonų lazerių blokelius iš brokuotų DVD-RW DL įrenginių. Kadangi papuoliau į ardymo vidurį, gana didelė dalis įrenginių nepapuolė į mano rankeles. O kuistis šiukšlių maiše aš jau nenorėjau.

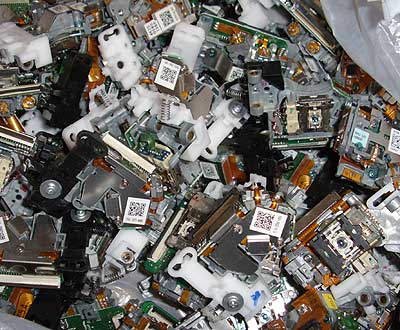

Darbo rezultatas- apie 4kg DVD lazeriukų:
Tiksliau čia visa judanti galvutė. Ji susideda iš optikos, dviejų galingų magnetėlių, raudono ~200mW lazerio, panašaus galingumo IR lazerio ir grupės fotodetektorių.
Čia paveikslėlis iš arčiau:
Dabar reikia sugalvoti panaudojimą šiems lazeriams. Viena čia tokia įdėja susiformavo- panaudoti nesufokusuotus lazerius kaip raudonus LEDus automobilio stop signalui. Koks 20…30 lazerių turėtu žybėti ne prasčiau kaip standartinė stop lempą… 🙂
Šį straipsniuką prašė parašyti “Miltukų Meistras”.
Jei netyčia nusipirkot išorinį LG slim DVD RW įrenginį (GSA-E50L, HL Data Storage Inc. Hitachi-LG) ir staiga jis nustojo veikti ir baigėsi garantinis, nepulkit į paniką. Gal tai tipinis šio modelio gedimas- tikriausiai programinė problema.
Paciento simptomai: įjungus maitinimą užsidega žalias šviesos diodas. Tačiau kompas nemato jokio įrenginio ant USB laido. Taip pat neveikia atsidarymo mygtukas.
Remontas labai paprastas- naudodami mažą kryžminį atsuktuvą atsukam 6 varžtus. Atsidarom dėžutę. Viduje atsukam dar vieną varžtelį ir atlaisvinam patį DVD-RW įrenginį. Turim rankose turėti nedidelę spausdintą plokštę (PCB) ir patį DVDRW. Dabar pats remonto metodas. Įjungiam į kompą USB laidą (įšorinio maitblokio nereikia) ir veikiančiam aparate atjungiam ir vėl prijungiam jungtį tarp PCB ir DVDROM. Po šio eksperimento turi pradėti mirksėti šviesos diodas ir viduje įrenginio sušvisti lazeris ir sujudėti galva.
Viską gražiai susukam atgal ir sėkmingai naudojam aparačiuką. 🙂
Žingeidiems- ardydami aparatą atkreipkit dėmesi į keistą kondensatorių kuris pavadintas “Energy storage, 5V 0.5F”. Tas stebūklas padarytas iš dviejų faradinių kondesnatorių po 2.5V sujungtu nuosekliai. Šis kondikas pajungtas tiesiogiai prie 5V šynos. Tikriausiai kaupią energiją įrašymo metu- taip galima naudoti žymiai mažesnio galingumo maitblokį ar netgi naudotis tik USB laido maitinimu.
Krovė “berniukai” šiukšles ir iškrito pora nestandartinių PCI plokštelių. Kaip čia jas nepanagrinėjus… Tai daug kur reklamuojami daiGčiukai kurie “saugo nuo bet kokių virusų, nereikia net antiviruso, vienu mygtuko paspaudimu atstato net suformatuotą diską ir panašiai”. Jie labai pigiai pardavinėjami eBay ir net reklamuojami solidžiuose leidiniuose ir panašiai. Aš kaip visiškai nepriklausomas kritikuotojas, nutariau įnešti kiek aiškumo į šią dumbliną sistemą…
Mano nagrinėjamas modelis Lenten REBORN Patent 0955596 (neaišku kieno patentas, matyt kitaicų).
Va taip atrodo toks plokštės:
Viena plokštelė su visais lipdukais. Kita kiek aplupinėta, kad pažiūrėti kas per čipai.
Ant plokštelės trys čipai: PCI bridžas, OTP ROMas su 64 kilobaitais atminties (įrašomas vieną karta fabrike) ir ATC 93LC46 (vienas kilobaitas serial eprom programos konfiguracijai palaikyti). Be draiverių, Windows XP mato šią plokštę kaip LAN plokštę.
Todėl ją galima paleisti kaip BOOT FROM LAN. Va, mano testinio kompo BIOSo pasirinkimas paspaudus “SELECT BOOT DEVICE”
Matosi, kad kompe dvi tinklo plokštės- viena tikra (Intel), kita su trumpu pavadinimu “U”. Jei normaliai krauni kompa, trumpai išlenda užrašas, kad spauskit klavišų kombinaciją, kad iškviesti konfiguraciją. Klavišus nuspaudus išlenda va toks ekraniukas:
Toliau eksperimentai užlūžo, nes plokštelė lygtai pritaikyta tik Win98 (nors gamintojas dievagojasi kad tinka bet kam, net ir linuxui) o ir dar, kad pareikalavo DRAIVERIUS (ir softą) SURAŠYTI Į FLOPIKĄ. BL$%^ iš kur aš gausiu 21 amžiuje aš tą FD įreginį ir dar veikiančią disketę.
Pamintijus smegeniais, sugalvojau viso šito “aparato” veikimo principą. Tai kastruota tinklo plokštė- juk daug tinklo plokščių palaiko sistemos užkurimą iš tinklo ir tam tikslui naudojamas specialus softas iš ROM mikroschemos. O čia kiniečiai į tą ROM mikroschemą įrašė nedidelį softą kuris leidžia užkurti kompa be boot sektoriaus iš kieto disko. Instaliavimo metu, formatuojami kieti diskai ir išskiriama disko particija (skirsnis) kuriame ir bus saugoma rezervinė duomenų kopija. Jei reikia išsaugoti VISĄ 1000Gb diską, tai reikės DAR VIENO 1000Gb disko…
Visą šitą veiksmą gali atlikti ir CD diskelis ar USB pirsčiukas jei kompas sugeba iš jo užsikurti (boot). O softo šiam reikalui tikrai yra pilna (rodos acronis tą daro). Reklamoje parašyta, kad labai krutas reikalas visokiom firmom ir panašiai… nu ką aš žinau, aš apsauga daryčiau kitaip. O ir backupą nelaikyčiau tame pat diske. Gal net padaryčiau “system restore” iš kokio backup serverio per tinklą.
Taigi, kokio mykolo reikia mokėti pinigus, pirkti papildomą hardwarą, kaišioti į kartais labai reikalingus PCI lizdus? Ogi šiaip sau. Kad kiniečiai būtų laimingi. Priskiriu šį “devaisą” prie beveik lochatronų. Negaliu pavadinti grynu lochatronu, nes šitas aparatas veikia. Tik jo funkcijos pasiekiamos ir be šito hardwaro. Užtat kaip gražiai aprašyta: “Yes (True 32 bits kernel technology. Support UDMA 66/100)” (indomu kur čia figuruoja tie DMA66 ir 32 bit kernel).
Šiaip kilo mintis tokia piktybinė- parašyti koki nervuojantį softą ir įkelti į tą mikroschemą. Pvz. kad kas 256 bootą kompas neužsikrautu, o ant ekrano parašytu- “gal parūkom žolę? :)”
Vienas mano straipsniukas apie LCD remontą labai populiarus. Ir labai pasikartoja kai kurie klausimai. Kad palengvinti diagnostiką, pabandysiu aprašyti su iliustracijom kai kuriuos LCD monitorių gedimus. Straipsnį manau pildysiu, nes per trumpą laiką labai sunku surinkti visų tipinių gedimų iliustracijas.
Gedimai:
Tipinis matricos gedimas- horizontalus ar vertikalus plonas brukšnys. Kartais jis būna spalvotas. Jei mechaniškai paspaudus defektas neišnyksta tai matricai mirtis. Remontas- nauja matrica.
Kadangi straipsnyje gana daug vaizdinės ir video medžiagos, kad perskaityti visą straipsnį, reikia nuspausti nuorodą: Continue reading →
Toks gana įdomus užsiėmimas yra WLAN tinklų paieška. Jau seniau, prieš metus, rašiau, kad su kažkokiu delninuku gaudžiau signalus pakeliui į darbą. Dabar užėjo noras kiek patobulinti delninuką, kad geriau imtu bevielio ryšio (WLAN) signalus. Viskas prasidėjo nuo to, kad buvo vėl surastas delninukas su ganėtinai sveiku akumuliatorium. O ir darbo kieme vėl buvo pastebėtas nekoduotas internetas. Tačiau signalas buvo silpnokas ir nemokamai naršyti internetą buvo galima tik viduryje kiemo, su pakeltu delninuku.
Tada nusprendžiau patobulinti WLNA imtuvą- padaryti išorinę anteną. Antenu turime daug, pigtailus išlupom iš kažkokių nereikalingų linksys WET11 prietaisų (viduje PCMCIA WLAN kortelė).
Iš delninuko išmečiau lazerinį barkodų skaitytuvą, o jo vietoje, prie gražios auksuotos plokštės prilitavau SMA lizdą. Pigtailo galą prilitavau prie tinklo plokštės (ten viduje Agere Systems, dabar LSI, CF tinklo plokštė). Gavosi va tokis agregatas:
Nuotraukoje du delninukai, vienas kontrolinis, kitas su išorine antena. Kaip atgrubnagiui gavosi visai gražiai. Pakeliui sužinojau, kad CF kortelę galima ikišti aukštyn kojom, ir tada ji neveikia 🙂
O šioje nuotraukoje originali WiFi antena iš delninuko.
Aktyvioji dalis tai tas skardelės galiukas. Visa skarda pakišta prie pat aliumininio LCD ekrano kronšteino. O PDA korpusas metalizuotas! Nelabai ir supratau, kaip ten tas bevielis ir veikė (tiesa pasakius ji biški veikia ir visai be antenos).
Viename namo gale paleidau Linksys access pointą, o signala matavau kitame gale, per kelias sienas ir panašiai.
Jei tikėti skaičiukais, signalo lygis smarkiai pakilo. Nesigylinau kokiais ten vienetais ir ar teisingai ten rašo. Tikriausiai kokiais santykiniais vienetais (dB). Kas neįžiūri skaičiuku, tai va perrašau duomenis:
Delninukas su vidine antena: SNR= 10, Signal= -85dB, Noise= -95dB.
Delninukas su išorine antena: SNR=26, Signal= -69dB, Noise= -95dB.
Praktiškai antenos gerumas pasireiškė tuo, kad kieme pagavau dvigubai daugiau bevielių tinklų.
Tikriausiai daugelis matė ultragarsinius oro drėkintuvus. Jų veikimo principas labai paprastas- vanduo, ventiliatoriukas, ultragarsinis elementas kuris taško vandenį. Atvežė keletą aparatų kurie neveikė- ar tai Philips ar tai Moulinex firmos. Tokie balti, cilindro formos. Viso aparato nuotraukos neturiu, nes sudaužiau su plaktuku- reikėjo tik pjezo elemento. O poto sugalvojau, kad reikia prigriebti ir elektroniką.
Taigi, vandens talpa, kažkoks sifonas kad palaikyti reikiamą vandens lygį, apsauginis išjungėjas. Išorėje pora šviesos diodų ir galingumo rankenėlė.
Ora pučia “turbininis” kompų ventiliatorius- jie pasižymi tyliu darbu ir geru oro srautu.
Apžiūrėjau elektronikos plokštę ir radau keletą gedimų- susitrumpinę nuo drėgmės takeliai. Juos išvaliau, užtrumpinau apsauginį jungtuką ir pajungiai prie laboratorinio maitblokio. Aparatui reikia apie 40V įtampos prie max 1A. Bent jau panašūs parametrai užrašyti ant transformatoriaus, o ir saugiklis buvo 1.5A.
Va elektronikos fotkė:
Matosi vandens bangelės ant ultragarsinio elemento- aparatas paleistas maža galia.
Toliau spauskit ant nuorodos, bus daugiau paveikslėlių ir schemų: Continue reading →
Ilgai prašė “Miltukų Meistras”, kad aš jam nupirkčiau Kinietiška “i-phoną”. Pats susirado pas DX kažkokį dviejų SIM kortelių aparatą- Aphone. Praėjo kelios savaitės ir aparatas sėkmingai praspruko pro mūsų budriąją muitinę ir parkeliavo Kaunan. Kadangi aš esu čiupinėjęs ir originalų Apple iphone, tai aparačiuko “dizainas” man labai jau buvo matytas. Šiaip, šitas aparatas yra gryniausias įrodymas, kad ką ir beburčintu visokių patentų, autorinių teisių ar panašiai turėtojai, mieliems ir darbštiems Kiniečiams giliai dzin.
Standartinis Deal Extreme ipakavimas ir jo turinys- nedidelė juoda dėžutė. Dėžutėje guli “telefono aparatas”, USB laidas, ausinės, įmautė, tinklo adapteris (USA lizdas), automobilinis adapteris 12V->USB 5V, minimali instrukcija ir dvi ličio batareikės, 1G mini SD kortelė.
Kad skaityti toliau, spauskinte ant nuorodos: Continue reading →
