Neseniai aptikau pluginą į Eagle programą, kuri kartu su POV-Ray programa iš Eagle plokščių brėžinių gamina gražius 3D paveiksliukus. Tai gaunasi kaip iliustracijos kaip tavo schema turėtų atrodyti…

Termoreguliuojamo ventiliatoriaus plokštelė
Bet biblioteka nėra pilna. Todėl daug elementų nesudedama ir lieka tuščios vietelės. Šioje schemoje trūksta vieno tranzistoriaus ir pareguliuojamo rezistoriaus.

skaityti toliau: Continue reading →

Keletas eksperimentų “Mitų Griovėjų” (Mythbusters) stiliumi. Tai smagūs trumpieji jungimai. Įtampa sumažinta, bet užtat srovės viršija 200A.

Schema maždaug tokia: suvirinimo transformatorius su saugikliais aukštojoje pusėje, žemojoje pusėje lygintuvas, kondikai, šuntas srovei matuoti (nelabai tinkamas, nes srovė viršija 200A), voltmetras, stori laidai su gnybtais ir auka. Kad ir šita:

Auka- tai 4 kvadratų varinė viela su PVC izoliacija.

Šis eksperimentas nepabaigtas iki galo, nes varinis laidas nenudegė- suveikė termo apsaugo pastato įvade. Reiškia srovė tinkle viršijo leistinus 25A pagal tarybinį automatinį saugiklį.
Čia: XVid, 670kb eksperimento filmukas. Su garsu. Prašom atkreipti dėmesį į tai, kaip pašoka laidai nuo magnetinio lauko, sukelto nemenkos srovės.

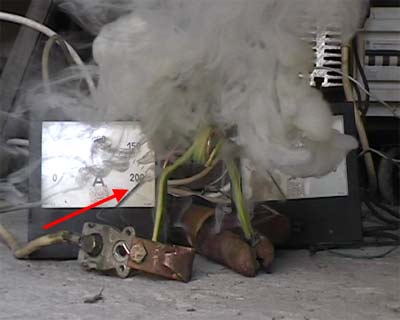

Toliau eksperimentas su plonesniu laidu. Tai ~1 kvadrato varinis monolitinis laidas, apvalioje, triguboje izoliacijoje. T.y. laideliai turi asmenine izoliacija, toliau eina užpildas ir išorinė izoliacija.

Laidas nudegė prie vieno iš tvirtinimu. Filmukas: XVid, 670kb. Būtinai žiūrėti su garsu.

Ir paskutinis šios dienos eksperimentas. Tai standartinis magnetofono laidas. Ant jo parašyta 230V, 2,5A.

Kas įdomiausia, šiuo laidu, prieš destrukcija tekėjo net 70A srovė…

Filmukas: XVid, 670kb, irgi būtinai žiūrėti su garsu.

Sistema: Windows XP SP2, P4, PCIe sistema, X700 Radeonas su dviem išėjimais.

Vaizdelis vienam monitoriuje. Įsidėmėkite proporcijas.

Kai vaizdelis patraukiamas į kairę pusė ir langelio didžioji dalis būna kairėje.

O kai patrauki į dešinę pusę, kai tik langelis užima daugiau vietos dešinėje… Atkreipkit dėmesį į vaizdelio proporcijas.

Čia su DScaler, panašūs efektai ir su media playeriu.
